Твердотопливный котел ATMOS DC 40 SX

КОТЛЫ С ГАЗИФИКАЦИЕЙ ДРЕВЕСИНЫ

Котлы сконструированы для сжигания древесины на принципе генераторной газификации с применением отсасывающего вентилятора, который удаляет из котла продукты сгорания или вгоняет в котел воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 3-8 мм, состоят из насыпной части для топлива, которая оснащена в нижней части жаростойким патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.

Конструкция котла - котел состоит из двух, размещенных друг над другом, камер, верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.

Преимущества котлов с газификацией древесины «ATMOS»

• Возможность сжигания крупных кусков древесины
• Большой бункер для топлива - продолжительное время горения
• Высокий КПД – в зависимости от типа 81 - 87 % - первичный и вторичный воздух подогревается до высокой температуры
• Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3-му классу
• Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма
• Контур охлаждения для предотвращения перенагрева – без риска повреждения котла
• Автоматическое выключение котла после догорания топлива – термостат для дымовых газов
• Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, у угля – один раз в день)
• Котел без трубной доски – более простая очистка
• Небольшие размеры и малый вес
• Высокое качество

Окружающая среда

Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных газов. Поэтому котлы удовлетворяют требованиям по присвоению марки Экологическое изделие, согласно директиве МОС ЧР. Котлы согласно CSN EN 303-5 относятся к 3-му классу и поэтому на них выделяется дотация из Государственного фонда окружающей среды.

УСТАНОВКА

Котлы "ATMOS" должны быть подключены "LADDOMAT 21" или терморегулирующим вентилем ЕСБЕ для достижения температуры воды, возвращающейся в котел, минимально 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.

СВИДЕТЕЛЬСТВО И СЕРТИФИКАЦИЯ

Все котлы АТМОС сертифицированы в испытательных учреждениях стран назначения: Брно,Мюнхен – Германия, Литва, Украина, Швеция, Польша и Австрия, Словакия, Венгрия, в соответствии с действующими нормами – EN 303-5.
Защищенопромышленным патентом.

DC 18 S, DC 22 S, DC 25 S, DC 32 S,
DC 40 SX, DC 50 S
ATMOS Древесный газ

    Вид верхней топки

     Вид верхней загрузочной камеры

Вытяжной вентилятор
сводит к минимуму образование дыма при подкладывании топлива и работе котла

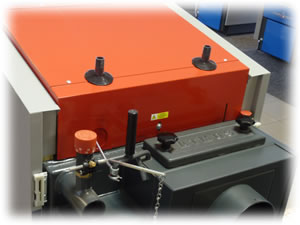

Контур охлаждения против тепловой перегрузки

Регулировка котлов

Электромеханический принцип - регулировка мощности производится при Ё помощи заслонки, управляемой регулятором тяги, тип FR 124, который в соответствии с заданной температурой воды на выходе (80 - 90 °C) автоматически открывает или прикрывает заслонку, (кроме DC50SE) котел вместо того снабжен сервоклапаном BELIMO с пружиной. Настройке регулятора мощности нужно уделять особое внимание, поскольку регулятор, кроме регулировки мощности, выполняет другую важную функцию - защищает котел от перегрева. Регулирующим термостатом, размещенным на панели котла, управляется вентилятор в соответствии с заданной температурой (75 - 85°C). На регулирующем термостате должна быть задана температура на 5 °C ниже, чем на регуляторе тяги FR 124. Котел работаетпри пониженной мощности и без вентилятора – при отключении электрического тока не останетесь без отопления. Котёл работает со сниженной мощностью до 70% номинальной мощности и без вентилятора.

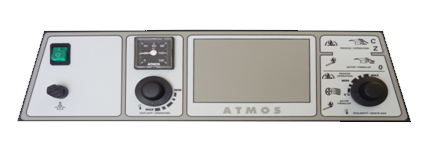

   Панель со стандартной регулировкой

Состав панели:

Главный выключатель, защитный термостат, термометр, регулировочный термостат и термостат продуктов сгорания

Электромеханическая регулировка - оптимальное решение управления работой котла (вентилятора) простым способом.
Вариант исполнения панели со стандартной регулировкой - основной вариант исполнения всех производимых котлов

    Панель с электронной регулировкой ATMOS ACD 01

Состав панели:

Главный выключатель, защитный термостат, предохранитель 6,3 A и электронная регулировка ACD 01

Устройство эквитермической регулировки оснащено функциями управления работой котла (вентилятора), насосом в котельном контуре, двумя контурами отопления, нагревом горячей воды для технических целей и управления солнечным нагревом.
Вариант исполнения панели со встроенной электронной регулировкой ACD 01 производится в качестве варианта для котлов DC 25 S, DC 32 S, DC 25 GS.

Каждый котел можно снабдить у клиента электронной регулировкой ATMOS ACD 01 для управления всей системой отопления в зависимости от наружной температуры, температуры в помещении и времени. Данное регулировочное устройство способно управлять и самим котлом с вентилятором при наличии многих дальнейших функций.

   ATMOS Древесный газ

Условные обозначения на чертежах котлов

Характеристики пиролизного котла Atmos
