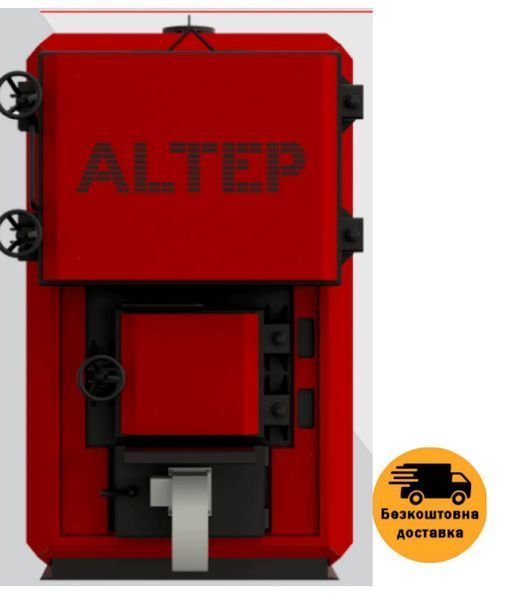

Конструкция устройства – это цилиндрическая горизонтально расположенная сборочно-сварная единица. Ее основными частями является корпус, камера сгорания (топка), жаротрубный узел и зона чистки котла. Особенность данной модели заключается в наличии съемного экономайзера, увеличивающего КПД.
Корпус Altep-Max выполнен из прочной углеродной стали и состоит из внутренней и внешней соосных обечаек. Конвекционная часть расположена между обечайками в виде жаровых труб. Присутствует теплоизоляционный слой, который расположен под декоративной обшивкой.
Температуру регулирует микропроцессор в виде блока автоматики. Он способен стабилизировать температуру воды с помощью плавного уменьшения/увеличения количества оборотов нагнетательного вентилятора, осуществляющего продувания котла. Таким образом происходит устранение газов, выделяемых в процессе сгорания, а также защита отопительной системы от закипания теплоносителя.
Устройством котла Altep-Max предусмотрено подключение насоса, который также управляется котроллером. При этом микропроцессор оборудован функцией периодического включения насоса с целью избежание застоя по окончанию отопительного сезона.
| Параметр | Ед. изм. | Норма для котлов Altep-Max |
| Номинальная мощность котла | кВт | 500 |
| Ориентировочная отапливаемая площадь | м2 | 5000 |
| Площадь теплообменника | м2 | 29,5 |
| КПД, не меньше | % | 82 |
| Размеры топки | ||
| Глубина | мм | 1550 |
| Объем | дм3 | 790 |
| Размеры загрузочной дверцы | ||
| Высота | мм | 430 |
| Ширина | мм | 600 |
| Водяная емкость котла | л | 1510 |
| Вес котла, без води | кг | 3050 |
| Необходимая тяга топочных газов | Па | 10-80 |
| Температура топочных газов на выходе из котла | °C | 240-290 |
| Рекомендуемая минимальная температура воды | °C | 58 |
| Максимальная температура воды | °C | 90 |
| Номинальный (максимальный рабочий) давление воды | МПа | 0,30 |
| Испытательное давление воды, не более | МПа | 0,45 |
| Потребление электроэнергии, не более | Вт | 560 |
| Присоединительные (внешние) размеры борова | мм | 400×300 |
| Диаметр патрубков прямой и обратной сетевой воды (Ду) | мм | 100 |
| Рекомендуемые параметры дымохода | ||
| площадь сечения | см2 | 1130 |
| внутренний диаметр | мм | 380 |
| высота (минимально допустимая) | м | 15 |
| Диаметр штуцера под предохранительный клапан (ДУ) | мм | 50(ФЛ) |
Габариты котла Altep-Max
| Параметр | Ед.изм. |
| Габаритные размеры котла | кВт |
| B | мм |
| H | мм |
| H1 | мм |
| H2 | мм |
| H3 | мм |
| L | мм |
